耐震補強工事例
耐震補強 住宅構造研究所ＧＷ工法・１階真壁長押１
ＧＷ工法の２階真壁の耐震補強工事。

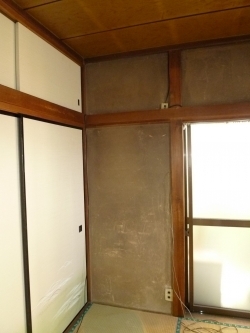

工事前。ラスボード下地左官仕上げ。

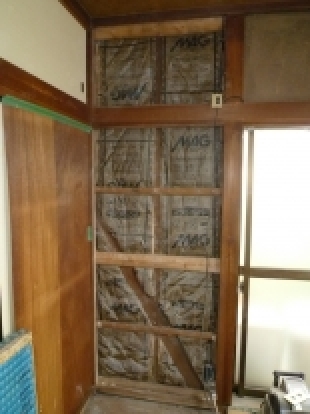

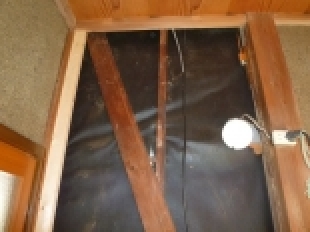

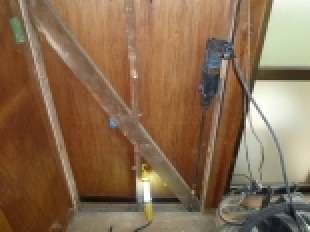

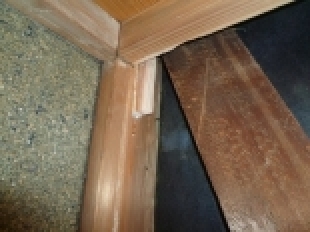

ラスボート下地左官壁を撤去後。貫、筋かいが見える。筋かいは柱を跨いでいる。

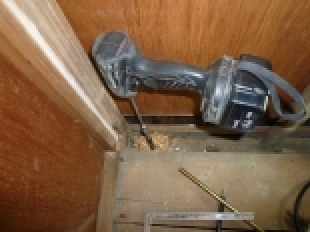

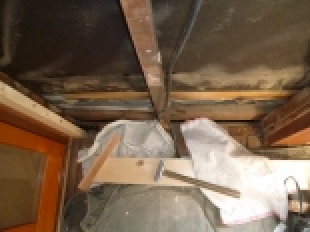

ケミカルアンカー工事。φ１５ｍｍの木工ドリルで土台に穴を開ける。
ケミカルアンカー工事。φ１４．５ｍｍのＳＤＳビットでコンクリートに２４０ｍｍの穴を掘る。

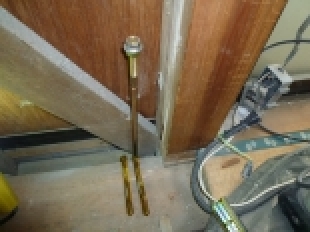

ケミカルアンカー工事。ケミカルアンカーでルーツアンカーを固定する。掃除がすべて、管理できなかったら、耐力は出ない。
耐震補強 住宅構造研究所ＧＷ工法・１階真壁長押２

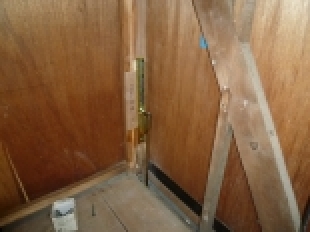

ホールダウンハングを取り付ける。
上部取り付け金物と柱取り付け金物が分離されている。
究極の施工性。この工法のセットを買わないと売ってもらえない。
ホールダウンヂュオを取り付ける。究極の施工性。この工法のセットを買わないと売ってもらえない。
入隅縦桟取付完了。
シールドプレート バン取付

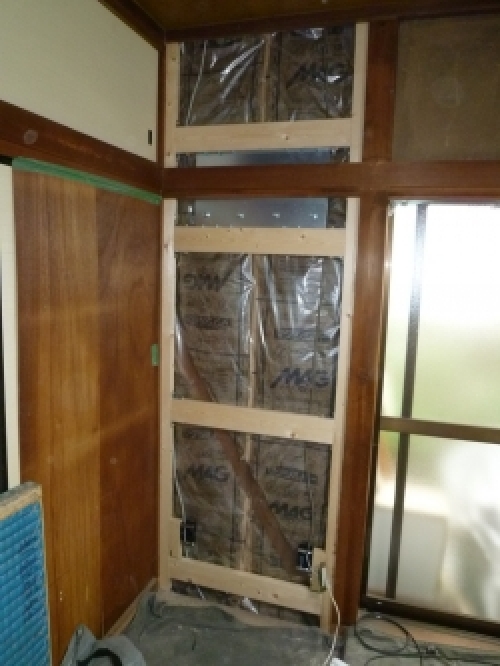

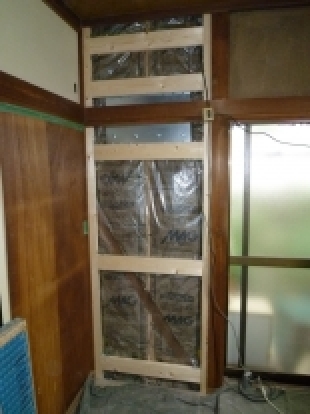

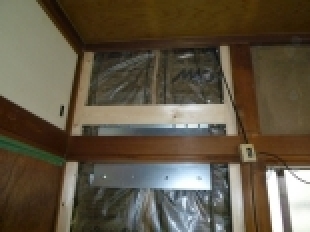

ガーディアンウオール工法下地取付完了
シールドプレートが長押上部の合板が負担した力を長押下部の合板に流し、地震時の柱の折損を防ぎます。
耐震補強 住宅構造研究所ＧＷ工法・１階真壁長押3
コンセントボックス取付。
穴は端から１００ｍｍ以内に開けてはいけない。
マニュアルを守らないと、さいたま市の補助金事業では、やり直しさせられる。

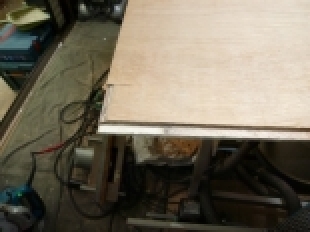

粘る補強にするため、５ｍｍ小さく合板を切る仕様でしたが、仕上げとの取り合いが悪いので、私が提案しました。その時は、３ｍｍ×６ｍｍのフィンでしたが、現在の規定は３ｍｍ×１０ｍｍです。一体だと剛性が大きかったのでしょう。

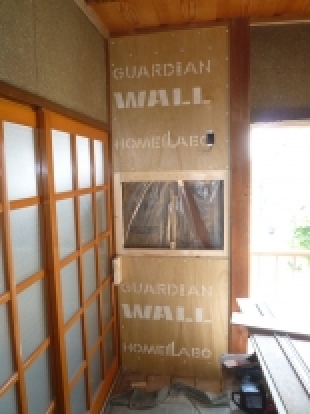

長押下部に合板を張ったところ。上部にシールドプレートが見える。

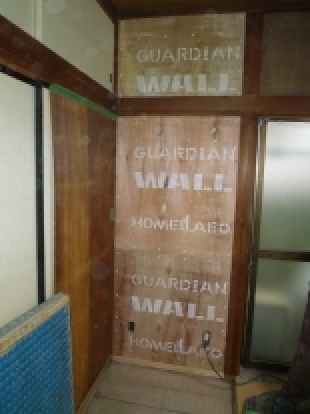

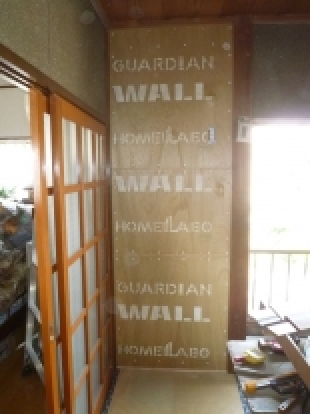

９ｍｍ構造用合板取付完了。この上にクロスを張ります。
耐震補強 住宅構造研究所ＧＷ工法・２階真壁１
ＧＷ工法の２階真壁の耐震補強工事。

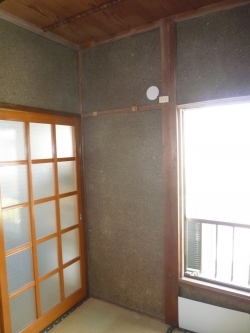

工事前。ラスボード下地左官仕上げ。

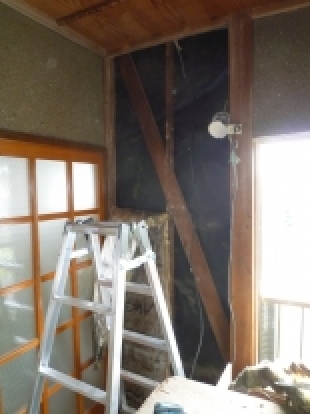

ラスボート下地左官壁を撤去後。貫を撤去したところ。

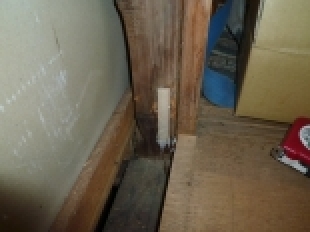

金物がくるところ貫穴に接着材塗布後、木を埋める。マニュアルにはないが、穴近くに打ったビスの効き具合は全然異なる。

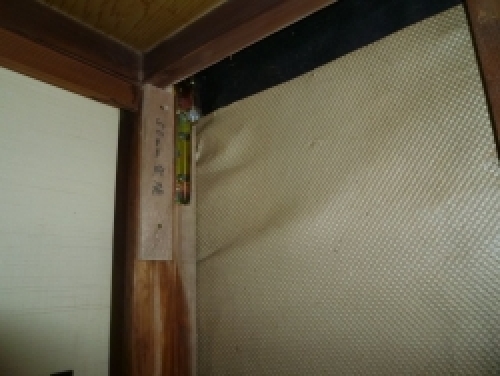

ＧＷ工法入隅縦桟とホールダウンハング（柱頭緊結金物）
ＧＷ工法入隅縦桟とスタンドコーナー ツー（柱脚緊結金物）。通柱の所は金物が付かないし、縦方向は柱自体が連続しているので省略。
耐震補強 住宅構造研究所ＧＷ工法・２階真壁２

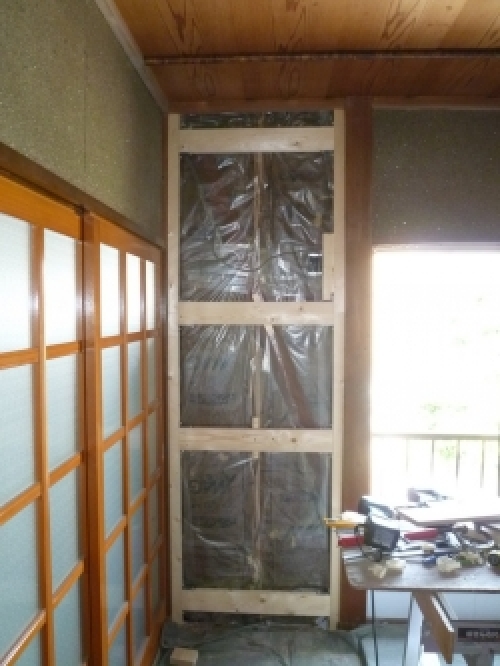

ＧＷ工法縦桟を取り付ける。断熱材を再利用（損傷度による）。傷ついた防湿層のバックアップのためにポリエチレンシートを張り、ＧＷ横桟を取り付けたところ。
９ｍｍ合板を上下を３×３板で張り、中間で調整する。
金物がくるところ貫穴に接着材塗布後、木を埋める。マニュアルにはないが、穴近くに打ったビスの効き具合は全然異なる。

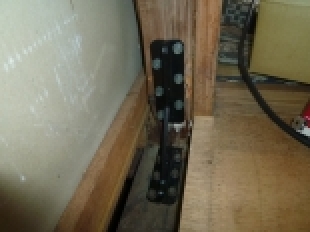

スタンドコーナー ツー（柱脚緊結金物）を取り付ける
合板を張り終わったところ、この後周りの左官壁に似たクロスを張る。
耐震診断時、横方向にバラバラにならない確認ができれば、天井・床を壊さず壁の補強ができる。
